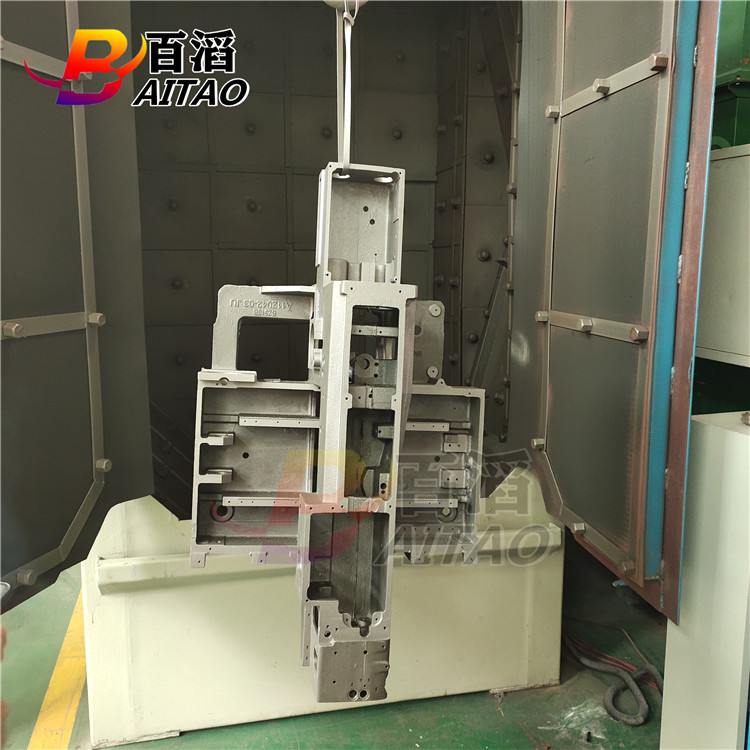

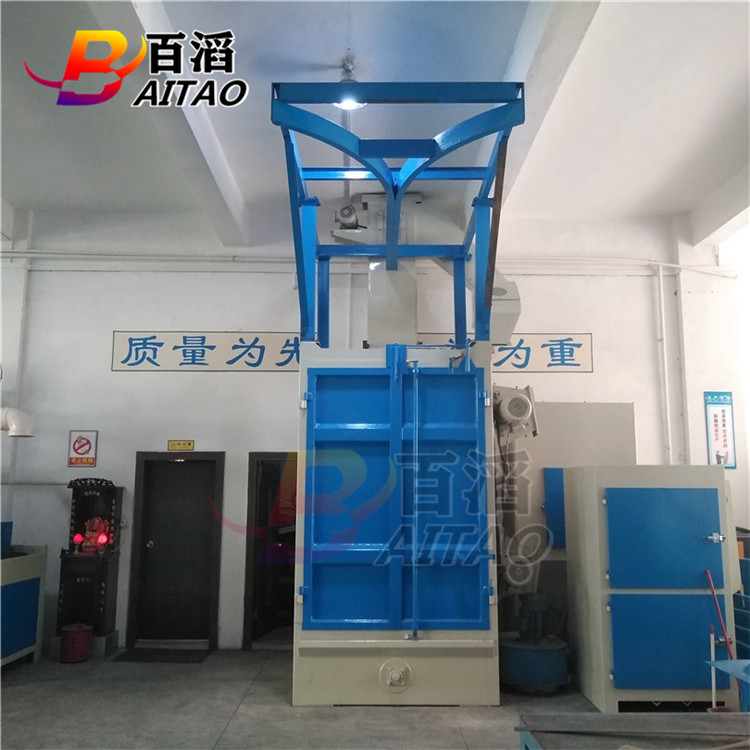

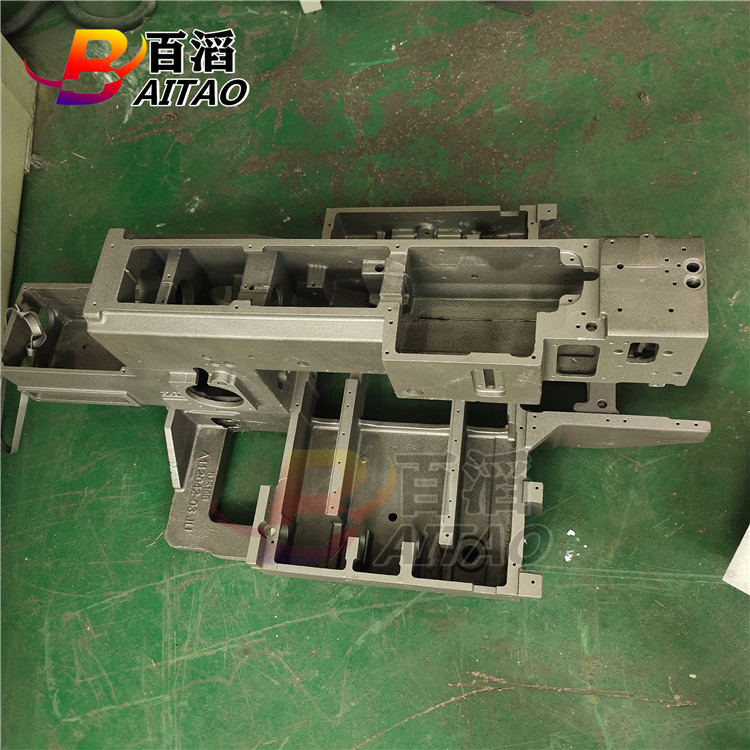

缝纫机抛丸机吊挂式抛丸机

收藏
商品说明

缝纫机抛丸机吊挂式抛丸机

工作原理与结构特征

机器的结构,由清理室,大门、轨道、吊钩、提升机、供丸系统、分离器、抛丸器和电器系统等组成,其主要部分分述

1、清理室

清理室系焊接结构,为了使抛射出的弹丸能有效的抛射到被清理工件的表面上,安装抛丸器的一侧,壁板倾斜一角度, 室内在抛丸器所对的各面设有金属保护板,其它处敷设保护板,以保护室壁不被弹丸破坏。

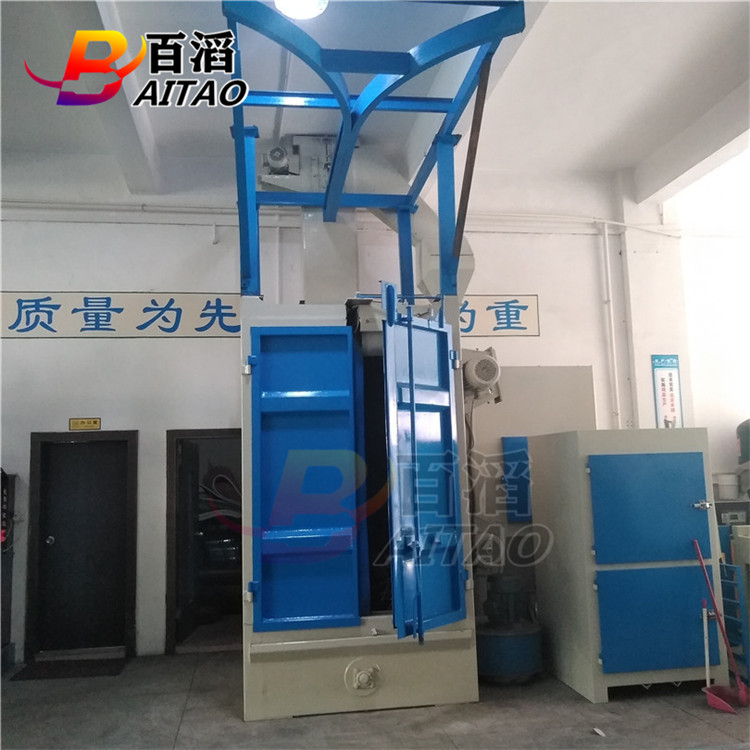

2、大门

大门两扇外开,增加室清理容积,为*起见,大门上方装有一限位开关,必需待大门关闭后,方能起动抛丸器。


3、吊钩

吊钩由电动葫芦、减速自转装置组成,吊钩的移动、升降由葫芦完成,吊钩在室体内部的旋转由减速装置完成。


4、提升机

本机采用平皮带传动的斗式提升机,其落料形式采用离心重力式落丸,当弹丸束扬起时,灰尘被吸走,如发现弹丸在未进入溜丸管前有堕落返回,则应调节螺栓调整带轮所处的高度,当机器因丸量过多或有大块物料被别住时,可打开下罩底部处的盖板进行清除。


5、供丸系统

弹丸流量多少以闸门的开启间隙大小来控制,而闸门开启间隙的大小是通过闸阀进行调整,从而使弹丸的流量与抛射量大至相等。


6、丸砂分离器

此结构属风选流幕式分离器,由提升机输送来的丸砂混合物经定量门流出形成一个厚度约 20mm 的丸砂幕,在分离区内通过由风机产生的水平气流,由于丸砂及灰尘的比重和颗粒不同,被气流吹过后,重的弹丸偏离很小的距离,它们落于贮丸斗内继续使用,砂和粉碎后的小颗粒弹丸偏离的距离大,落于灰砂斗内从废料管排出,粉尘则经除尘管道排出。 如发现沿分离方向上分离*不一样时,调节风量门让其通过分离区的风速都在 4~5 米/秒的范围内,方能达到良好的分离*。


7、螺旋输送机器

它是由提升机的下皮带轮直接驱动螺旋节,将清理室落下的丸砂输送到提升机底部,为了防止较大杂物进入螺旋输送器和提升机,在清理室底部放有筛网。


8、抛丸器

抛丸器主要由叶轮、叶片、分丸轮、定向套、护罩体、电机等主要零件组成。分丸轮固定在电机轴上与叶轮一起旋转,定向套则由定向套压圈固定在护罩体上。若转动定向套,则可改变弹丸的抛射方向,定向套窗口的角度大小,决定弹丸的抛射角, 弹丸的径向射角一般为60度左右。东莞喷砂机厂家http://www.chuxiupaowanji.com
